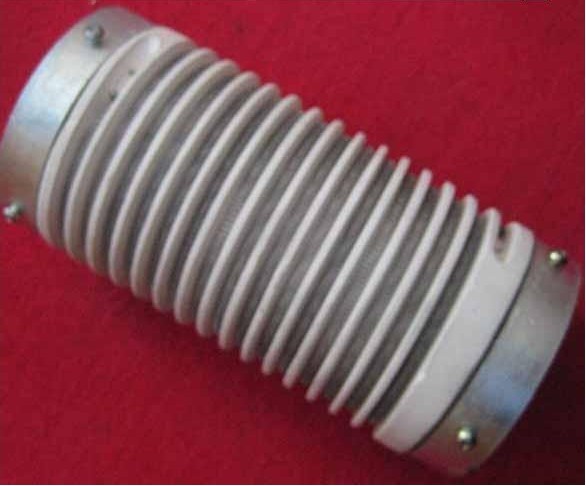

高壓阻尼電阻安裝在整流變高壓輸出至電場進線之間，建議裝在高壓隔離開關柜內隔離開關的接點（垂直懸掛）上，或安裝在進電場之前的穿墻套管上。因?yàn)樽枘犭娮韫ぷ鲿r，會發熱，所以盡量不要安裝在整流變高壓輸出端銅螺桿上，以免影響高壓輸出端密封橡膠圈的壽命,嚴重時會因此漏油。安裝時注意與邊殼及其它設備的距離，以防放電。 在現場安裝的阻尼電阻，有的安裝在整流變壓器輸出端與高壓隔離開關之間，也有的安裝在高壓隔離開關與電場的高壓引入之間，從理論上講，這2種接法都可以。但考慮到檢修、更換阻尼電阻的方便和安全，阻尼電阻接在整流變壓器輸出與高壓隔離開關之間為好，當某一臺整流變壓器輸出端的阻尼電阻需檢修或更換時，只要將該電場停電后隔離開關置于“接地”位置，就可以保證阻尼電阻可靠屏蔽，保證人身安全，其余相鄰電場可繼續運行。因?yàn)殡姵龎m器常常是幾個電場串聯運行，如果把阻尼電阻接于隔離開關和電場高壓引入之間，該電場停電后即使隔離開關置于“接地”位置，相鄰運行的電場產生的帶電離子仍可串到阻尼電阻上。
